1. Flowable 官网文档

• 商业版
• 开源版

jBPM -> Activiti -> camunda -> Flowable 6.7.2

2. Flowable 概述

Flowable的数据库名称以ACT_开头。第二部分是表用例的两个字符的标识。

Activiti 标准延续:

- ACT_FO_*：“FO“代表表单引擎相关库。包含表单定义，部署，实例等。
- ACT_RE_*：“RE”代表存储库。具有此前缀的表包含“静态”信息，例如流程定义和流程资源。
- ACT_RU_*：“RU”代表运行时。这些是运行时表，其中包含流程实例，用户任务，变量，作业等的运行时数据。Flowable仅在流程实例执行期间存储运行时数据，并在流程实例结束时删除记录。这样可以使运行时表较小而又快速。
- ACT_HI_*：“HI”代表历史。这些表包含流程中的所有历史数据，例如过去的流程实例，变量，任务等。
- ACT_GE_*：“GE“代表自动生成的数据，包括bpmn.xml、flowable自带流程图等文件，用于各种用例。

库表字段定义大致含义参考

Flowable 的扩展:

- flw_*：Flowable 新版本扩展功能相关的表，流程迁移的表。

2.1 术语表

术语名称	描述
流程引擎	是一种按照某种特性配置或程序进行执行的工具, 在此特征 Flowable 业务框架。
流程模型	模型类似一种盒子，用来装东西，在 Flowable 中，模型用来装“流程定义”, 且只能装一个流程定义。
流程定义	流程定义是一种告诉流程引擎该如何运行、流转的元配置数据。通常它会产生 BPMN 协议文件和 png 的可视化流程图片文件。一个模型下的流程定义可以有多个版本。
活动(审批节点)	特指流程定义中需要被外部介入的节点,例如"用户任务"节点。
网关	流程定义中的某种节点类型, 在流程实例中,主要是用于条件分支,协助引擎确定下一步的执行路径。
多实例任务	针对"任务"节点的特色树形,代表该任务分配多个人后可以会签/或签, 而如果未设置多实例树形,那么就是是多个候选人审批,也仅会只有一个人
租户	在本工程中,租户数据等于工作台 ID,主要用于较强判断相关数据的归属。
流程实例	按照流程定义创建的一个具体的实例，在业务场景实际使用过程中，通常都需要关注流程实例相关信息，如实例 ID。
流程任务	流程定义中标记的“审批节点"的实例，在业务场景实例使用过程中，某个人能审批一个或多个任务时，这个“任务”就是流程任务。

2.2 本工程常用的库表

// 运行时(仅保存运行中的流程相关数据)
act_ru_execution (执行中的实体)
act_ru_task (执行中的任务)
act_ru_variable (执行中的变量)

// 元数据配置信息
act_re_model (流程模型)
act_re_procdef (流程定义)
act_re_deployment (流程部署)

// 历史数据 (运行时产生的数据也会及时写入历史)
act_hi_procinst (历史的流程实例)
act_hi_taskinst (历史的任务实例)
act_hi_varinst (历史的变量实例)

act_ge_bytearray (很多元数据)

3.国内工作流常用操作的名称解释

流程操作	描述
认领	当前节点候选人或归属于候选组的人，对当前节点进行认领
取消认领	当前节点处理人，取消自己处理任务的权限，使任务进入待认领状态
审批	当前节点处理人，对当前流程任务（关联了一活动）进行审核操作，完成后进入下一节点
驳回/回退	当前节点处理人，将流程驳回至之前已经处理过的任务节点，要求重新处理
委派/委托	当前节点处理人，将自己的主办或者经办权限转移委托至别的用户代为处理，处理完后回到当前处理人手中，并由当前处理人处理完后进入下一节点
转办	当前节点处理人，将操作权限转给别人处理，处理完后进入下一节点（自己不再处理）
催办	对于时效要求高的流程，发起人可催办提醒当前节点处理人，一般以消息通知方式提醒处理人
撤销	发起人操作，可以撤销当前流程
取回	当前节点上一节点处理人操作，当前节点处理人还未处理，上一节点处理人可以将其退回自己手中重新操作（取回重办）
中止	当前节点处理人，中止当前流程
抄送	当前节点处理人，处理完成之后将处理结果抄送给其他人，这里创建备注信息，并给所有抄送人创建子任务（待阅），子任务不影响流程流转
向前加签	当前节点处理人，需要让其他人核对流程，其他人核对完成后，回到当前节点处理人手中，当前节点处理人处理完后进入下一节点
向后加签	当前节点处理人，需要让其他人核对流程，其他人核对完成后，直接进入下一节点
会签	一般的会签就是指在流程管理中发起人可以同时对多个人发起会签，多个人可以同时处理，只有所有负责人审批通过，审批节点才会通过。（支持一票否决/一票通过/投票按照百 分比给出结论通过或不通过）
交接	流程管理员权限，管理员将离职或换岗员工的待执行、待领取、代办他人、委托他人代办的任务转交给接管人，并删除与该员工相关的委托代理关系。交接员工所有直接参与的流 程实例中对应的参与者将自动由系统修改为接管人。(强制)
暂存	复杂表单，一次性填写不完，需要保存草稿功能，开始节点的暂存

4. 如何配置一个流程?

流程的运行依赖一种规则,得让引擎知道何时开始执行流程? 何时中止? 如何识别和控制每个步骤该怎么处理? 执行过程中如何走向不同的路径? 比如: 我们常见的需求, 某个节点需要会签/或签, 或者某个节点需要判断条件是否执行该步骤等等.

以上这些规则都需要再创建流程实例时, 提前就告诉引擎, 且运行过程和步骤中是不可变的. 引擎自己也未提供相应能力.

这种规则在 Flowable 的世界中,是以 BPMN2.0 协议规则进行编写和持久化.

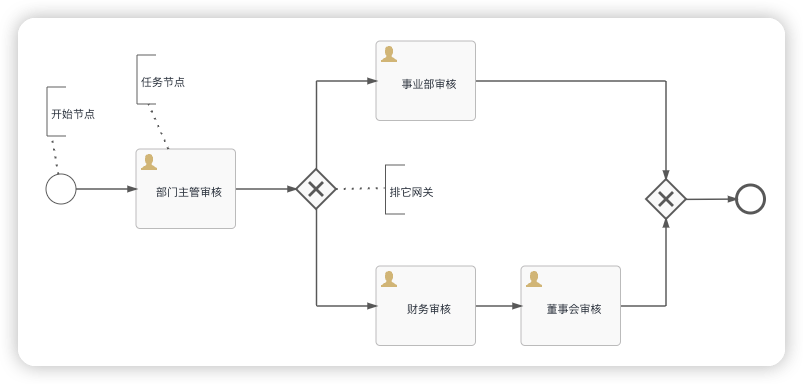

4.1 简单识别流程定义

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef" exporter="Flowable Open Source Modeler" exporterVersion="6.7.2">
    <process id="a1" name="1" isExecutable="true">
        <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
        <exclusiveGateway id="sid-516CA2A3-F5BA-4AFF-8314-F87F2B9E2CF2" default="sid-6949581E-4B60-4263-9966-EF0C7D4D7D4F"></exclusiveGateway>
        <userTask id="sid-6D86C326-54D1-4155-B564-9267C2E097BF" name="事业部审核" flowable:formFieldValidation="true"></userTask>
        <sequenceFlow id="sid-5BFB5B2B-C9A8-42D2-9AB5-AD886D1E5235" sourceRef="sid-516CA2A3-F5BA-4AFF-8314-F87F2B9E2CF2" targetRef="sid-6D86C326-54D1-4155-B564-9267C2E097BF"></sequenceFlow>
        <userTask id="sid-08E30960-3B2C-40D4-8B8D-34BBC7213F2F" name="财务审核" flowable:formFieldValidation="true"></userTask>
        <endEvent id="sid-DB91A9BE-D1AE-4410-B502-86331F330066"></endEvent>
        <exclusiveGateway id="sid-86533789-DD27-4186-BB4F-4F9526CD930C"></exclusiveGateway>
        <sequenceFlow id="sid-531523D8-9C8A-4F07-8786-D9389A9E693B" sourceRef="sid-6D86C326-54D1-4155-B564-9267C2E097BF" targetRef="sid-86533789-DD27-4186-BB4F-4F9526CD930C"></sequenceFlow>
        <sequenceFlow id="sid-3D02CE81-4BBE-4611-AE68-6CF23DB0BB22" sourceRef="sid-86533789-DD27-4186-BB4F-4F9526CD930C" targetRef="sid-DB91A9BE-D1AE-4410-B502-86331F330066"></sequenceFlow>
        <userTask id="sid-9134DB2B-33BF-423A-B916-1065A12A7D34" name="部门主管审核" flowable:formFieldValidation="true"></userTask>
        <sequenceFlow id="sid-C62405A5-DC20-4273-A550-D5477143908E" sourceRef="startEvent1" targetRef="sid-9134DB2B-33BF-423A-B916-1065A12A7D34"></sequenceFlow>
        <sequenceFlow id="sid-7C7099A5-12BA-4E87-BE02-3A70788A2DE9" sourceRef="sid-9134DB2B-33BF-423A-B916-1065A12A7D34" targetRef="sid-516CA2A3-F5BA-4AFF-8314-F87F2B9E2CF2"></sequenceFlow>
        <userTask id="sid-613723D4-E36F-4902-AE52-37F3CF6E75C9" name="董事会审核" flowable:formFieldValidation="true"></userTask>
        <sequenceFlow id="sid-454E0650-77EE-4E00-AE5C-0A6CDFF8A975" sourceRef="sid-08E30960-3B2C-40D4-8B8D-34BBC7213F2F" targetRef="sid-613723D4-E36F-4902-AE52-37F3CF6E75C9"></sequenceFlow>
        <sequenceFlow id="sid-3E71B6E4-5A4B-4066-B653-029CBD856D9D" sourceRef="sid-613723D4-E36F-4902-AE52-37F3CF6E75C9" targetRef="sid-86533789-DD27-4186-BB4F-4F9526CD930C"></sequenceFlow>
        <sequenceFlow id="sid-6949581E-4B60-4263-9966-EF0C7D4D7D4F" sourceRef="sid-516CA2A3-F5BA-4AFF-8314-F87F2B9E2CF2" targetRef="sid-08E30960-3B2C-40D4-8B8D-34BBC7213F2F"></sequenceFlow>
    </process>
    <bpmndi:BPMNDiagram id="BPMNDiagram_a1">
        <bpmndi:BPMNPlane bpmnElement="a1" id="BPMNPlane_a1">
            <bpmndi:BPMNShape bpmnElement="startEvent1" id="BPMNShape_startEvent1">
                <omgdc:Bounds height="30.0" width="30.0" x="120.0" y="193.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-516CA2A3-F5BA-4AFF-8314-F87F2B9E2CF2" id="BPMNShape_sid-516CA2A3-F5BA-4AFF-8314-F87F2B9E2CF2">
                <omgdc:Bounds height="40.0" width="40.0" x="370.0" y="188.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-6D86C326-54D1-4155-B564-9267C2E097BF" id="BPMNShape_sid-6D86C326-54D1-4155-B564-9267C2E097BF">
                <omgdc:Bounds height="80.0" width="100.0" x="450.0" y="60.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-08E30960-3B2C-40D4-8B8D-34BBC7213F2F" id="BPMNShape_sid-08E30960-3B2C-40D4-8B8D-34BBC7213F2F">
                <omgdc:Bounds height="80.0" width="100.0" x="450.0" y="285.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-DB91A9BE-D1AE-4410-B502-86331F330066" id="BPMNShape_sid-DB91A9BE-D1AE-4410-B502-86331F330066">
                <omgdc:Bounds height="28.0" width="28.0" x="810.5" y="204.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-86533789-DD27-4186-BB4F-4F9526CD930C" id="BPMNShape_sid-86533789-DD27-4186-BB4F-4F9526CD930C">
                <omgdc:Bounds height="40.0" width="40.0" x="720.0" y="198.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-9134DB2B-33BF-423A-B916-1065A12A7D34" id="BPMNShape_sid-9134DB2B-33BF-423A-B916-1065A12A7D34">
                <omgdc:Bounds height="80.0" width="100.0" x="210.0" y="168.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>

            <bpmndi:BPMNShape bpmnElement="sid-613723D4-E36F-4902-AE52-37F3CF6E75C9" id="BPMNShape_sid-613723D4-E36F-4902-AE52-37F3CF6E75C9">
                <omgdc:Bounds height="80.0" width="100.0" x="595.0" y="285.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNEdge bpmnElement="sid-454E0650-77EE-4E00-AE5C-0A6CDFF8A975" id="BPMNEdge_sid-454E0650-77EE-4E00-AE5C-0A6CDFF8A975" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="549.95" y="325.0"></omgdi:waypoint>
                <omgdi:waypoint x="594.9999999999807" y="325.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-3D02CE81-4BBE-4611-AE68-6CF23DB0BB22" id="BPMNEdge_sid-3D02CE81-4BBE-4611-AE68-6CF23DB0BB22" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
                <omgdi:waypoint x="759.5520035885168" y="218.38622754491018"></omgdi:waypoint>
                <omgdi:waypoint x="810.5002402842656" y="218.08303445075305"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-6949581E-4B60-4263-9966-EF0C7D4D7D4F" id="BPMNEdge_sid-6949581E-4B60-4263-9966-EF0C7D4D7D4F" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="390.5" y="227.44187392795882"></omgdi:waypoint>
                <omgdi:waypoint x="390.5" y="325.0"></omgdi:waypoint>
                <omgdi:waypoint x="450.0" y="325.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-531523D8-9C8A-4F07-8786-D9389A9E693B" id="BPMNEdge_sid-531523D8-9C8A-4F07-8786-D9389A9E693B" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="20.0" flowable:targetDockerY="20.0">
                <omgdi:waypoint x="549.95" y="100.0"></omgdi:waypoint>
                <omgdi:waypoint x="740.0" y="100.0"></omgdi:waypoint>
                <omgdi:waypoint x="740.0" y="198.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-7C7099A5-12BA-4E87-BE02-3A70788A2DE9" id="BPMNEdge_sid-7C7099A5-12BA-4E87-BE02-3A70788A2DE9" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="20.0" flowable:targetDockerY="20.0">
                <omgdi:waypoint x="309.9499999999041" y="208.0"></omgdi:waypoint>
                <omgdi:waypoint x="370.0" y="208.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement"sid-C62405A5-DC20-4273-A550-D5477143908E" id="BPMNEdge_sid-C62405A5-DC20-4273-A550-D5477143908E" flowable:sourceDockerX="15.0" flowable:sourceDockerY="15.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="149.94999883049306" y="208.0"></omgdi:waypoint>
                <omgdi:waypoint x="209.99999999995785" y="208.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-5BFB5B2B-C9A8-42D2-9AB5-AD886D1E5235" id="BPMNEdge_sid-5BFB5B2B-C9A8-42D2-9AB5-AD886D1E5235" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="390.5" y="188.5"></omgdi:waypoint>
                <omgdi:waypoint x="390.5" y="100.0"></omgdi:waypoint>
                <omgdi:waypoint x="450.0" y="100.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-3E71B6E4-5A4B-4066-B653-029CBD856D9D" id="BPMNEdge_sid-3E71B6E4-5A4B-4066-B653-029CBD856D9D" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="20.0" flowable:targetDockerY="20.0">
                <omgdi:waypoint x="694.9499999999887" y="325.0"></omgdi:waypoint>
                <omgdi:waypoint x="740.0" y="325.0"></omgdi:waypoint>
                <omgdi:waypoint x="740.0" y="237.90928437792334"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
        </bpmndi:BPMNPlane>
    </bpmndi:BPMNDiagram>
</definitions>

点击查看完整的BPMN 协议规范文件

通过上面的 BPMN 协议的具体内容, 我们可以发现协议内容主要分为两大块, 一块是以<process>包裹, 它是主要的规则描述, 另一块是以<bpmndi:BPMNDiagram>包裹, 它是规则可视化的元数据, 这部分一般我们无需关心, 但只要我们的业务涉及到流程配置的反显, 它又必不可少.

4.2 Process 节点内容简易描述

通过上面的协议内容, 可以发现有以下节点, 我们对出现过的节点简单描述

• process 代表是一个可以被引擎处理的流程

• startEvent 开始事件节点(这里的需要注意命名, Event 代表是事件, 也就是说一个流程实例的开始, 是基于事件的,截止 23 年, 在 Flowable 中开始事件分为 9 种, 我们只用了空启动事件)

  • 空启动事件
  • 定时器事件
  • 信号启动事件
  • 消息启动事件
  • 异常启动事件
  • 注册开始事件
  • 开始变量监听事件
  • 升级开始事件
  • 条件启动事件

• exclusiveGateway 排它网关(控制流程如何流转, 是最常用的一个基础组件,只要涉及到条件流转,都需要用它,在 Flowable 中,网关也有 4 种, 我们只用了排它网关和并行网关)

  • 排它网关
  • 并行网关
  • 事件网关
  • 包容网关

• userTask 用户任务(需要人为介入的节点,一般情况下只要人类不对该节点做动作,那么流程就永远卡在这里,不再执行)

• sequenceFlow 顺序流(用于连接两个节点间的连线,很重要的组件,如果连线不正确,或者中断,会直接影响引擎的执行)

• endEvent 结束事件节点

4.3 流程模型与流程定义

以上仅仅是冰山一角, 大致了解了最初级的协议内容后, 同时我们也称上面的协议内容为流程定义, 流程定义是一种较为底层的元数据.

因为我们一般针对某个流程规则, 会时不时的修改和调整, 修改后如何保证使用方无感知, 但对于工作流来说又是可追溯的, 所以需要再抽象一层来保存同一个流程的所有修改过程, 我们称这个抽象层为流程模型. 也就是说, 一个流程模型是一个流程, 这个流程的的多次修改(多版本)都在这个模型下. 而使用方也就只用关心流程模型的唯一标识即可.

我们编辑好流程模型与流程定义后, 还需要对流程模型(定义)发布, 才能真正的被使用. 发布后, 这一次的流程定义将定型,不再允许改变当前版本的内容. 如需修改规则, 则会产生新的版本.

流程模型: 对应库表: act_re_model 流程定义: 对应库表: act_re_procdef 流程发布: 对应库表: act_re_deployment/act_ge_bytearray

以上仅仅是冰山一角, 大致了解了最初级的协议内容后, 同时我们也称上面的协议内容为流程定义, 我们再看看如何运行它?

5. 如何运行一个流程?

在介绍上面的协议内容时, 说了我们只用了空启动事件, 那我们怎么启动呢? 虽然说它是事件, 但我们实际发起流程并不是直接操作的事件, 而是操作引擎为我们提供API. org.flowable.engine.RuntimeService#ProcessInstanceBuilder#start()

5.1 简单了解 Flowable 引擎常用的 API (门面模式)

API 的相关作用,都在对应类有注解, 自行查阅

• org.flowable.engine.RuntimeService 运行时相关
• org.flowable.engine.RepositoryService 元数据相关
• org.flowable.engine.HistoryService 历史数据相关
• org.flowable.engine.TaskService 审批任务相关

5.2 运行(前/中)的困惑?

有没有发现一个问题? 我们从头到现在几乎没有说审批人相关问题或配置, 包括 BPMN 协议内容中也没有审批人的信息. 能发起成功吗?

首先回答: 能正常发起,并且流程也能处理运转. 只是像之前说的没有人为操作, 流程会永远的停止在第一个审批节点, 然后这前提是规则里面至少有一个 userTask. 如果 BPMN 规则里面,只有 startEvent 直接连接的 endEvent, 那么发起即结束.

6. 流程引擎内部是如何运行的?

Flowable 分为多个引擎, 包括 BPMN 引擎/CMMN 引擎/DMN 引擎/Form 引擎/IDM 引擎, 而我们主要关注 BPMN 引擎即可. 所有的引擎的内部功能统一的采用了命令模式, 引擎内部的每一步动作都是依靠一个Agenda(待办) 来临时存储后续动作的"命令".

所以我们研究引擎需要研究各种命令(XXXCmd). 这些命令是进入引擎内部的入口, 可以通过查看 org.flowable.common.engine.impl.interceptor.Command 的继承关系看到具体的命令. 当然引擎还有更多的逻辑, 例如真正处理各种类型任务节点的是对应的行为(XXXBehavior), 可以通过查看 org.flowable.engine.impl.delegate.ActivityBehavior 的继承关系看到具体的行为.

例如: 想看发起过程需要研究: StartProcessInstanceCmd#execute

6.1 运行逻辑与操作库表总结

通常情况系下,业务要接入引擎,需要从模型配置开始,整体操作逻辑如下: 流程模型配置 -> 流程定义配置 -> 发布模型及定义 -> 业务发起指定模型 -> 引擎生成对应审批任务及事件 -> 业务操作任务通过/拒绝或撤销 -> 引擎流转节点直至结束.

大致逻辑了解后,再描述下具体调用 API 以及每个步骤操作的库表

6.2 创建模型

创建模型可以同步将定义传入,形成原子操作,当然操作上也是允许分步配置的.

API: cn.axzo.workflow.client.feign.bpmn.ProcessModelApi#create

操作的库表: act_re_model/act_ge_bytearray

6.3 创建/更新流程定义

如果未在模型创建时,同步传入定义内容, 则可以通过独立更新方式,仅更新定义内容. 需要注意的是流程定义是有版本概念的, 但激活的仅能只有一个版本,其他均为挂起 API:

(模型中更新): cn.axzo.workflow.client.feign.bpmn.ProcessModelApi#update

(独立更新): cn.axzo.workflow.client.feign.bpmn.ProcessDefinitionApi#updateProcessDefinition

操作的库表: act_re_model/act_ge_bytearray

6.4 发布模型

发布模型的方式有很多,这里只列举了一种, 通过 ID 部署, 也可以通过 Key 部署, Key 是模型的必要属性, 业务也可以通过这个 Key 进行流程的发起.

API: cn.axzo.workflow.client.feign.bpmn.ProcessModelApi#deployById

操作的库表: act_re_procdef/act_re_deployment

6.5 创建流程实例

业务接入后,主要使用的 API, 基于某个流程模型进行实例的发起.

API: cn.axzo.workflow.client.feign.bpmn.ProcessInstanceApi#createProcessInstance

操作的库表:

(运行时): act_ru_execution/act_ru_task/act_ru_actinst/act_ru_variable/

(历史数据): act_hi_procinst/act_hi_taskinst/act_hi_actinst/act_hi_varinst/

6.6 流程任务审批

单纯操作流程任务相关的 API, 可以被业务使用.

API:

(通过任务): cn.axzo.workflow.client.feign.bpmn.ProcessTaskApi.approveTask

(拒绝任务): cn.axzo.workflow.client.feign.bpmn.ProcessTaskApi.rejectTask

操作的库表:

(运行时): act_ru_task/act_ru_variable/act_ru_actinst/

(历史数据): act_hi_taskinst/act_hi_varinst/act_hi_actinst/act_hi_procinst/

6.7 流程评论+附件

API:

(添加评论): cn.axzo.workflow.core.service.BpmnProcessTaskService.commentTask

(添加附件): cn.axzo.workflow.core.service.BpmnProcessTaskService.attachmentTask

操作的库表:

(评论): act_hi_comment

(附件): act_hi_attachment

7. 如何与外部交互?

工作流引擎作为服务端, 与外部系统交互分为两类, 一类是操作引擎, 一般提供 API 入口, 由外部推动. 另一类是引擎内部状态通知给使用方, 是由服务端广播出去.

7.1 外部操作引擎

本工程提供两种使用接入方式, 一种是 jar 包集成, 可参考这个说明, 另一种是 Feign API 集成, 主要参考workflow-engine-servermodule 中包路径为 src/main/java/cn/axzo/workflow/server/controller/web 下的文件.

7.2 引擎内部事件广播

引擎内部的事件类型非常多, org.flowable.common.engine.api.delegate.event.FlowableEngineEventType 通过这个类可以看到引擎会触发的事件类型.

本工程根据公司需要, 将引擎部分事件广播给使用方, 其他事件则不广播. 同时这些事件也被用于本工程的一些场景的消费.

广播的事件接口

• cn.axzo.workflow.core.listener.BpmnActivityEventListener
• cn.axzo.workflow.core.listener.BpmnTaskEventListener
• cn.axzo.workflow.core.listener.BpmnProcessEventListener

以下总结哪些接口触发哪些事件

• cn.axzo.workflow.client.feign.bpmn.ProcessInstanceApi.createProcessInstance

发起流程 MQ 触发规则:

1. 当前流程实例会依次触发 process-instance-created 和 process-instance-started 事件
2. 第一个审批任务会依次触发 process-task-assigned 和 process-task-created 事件

• cn.axzo.workflow.client.feign.bpmn.ProcessInstanceApi.cancelProcessInstance

取消流程 MQ 触发规则:

1. 当前流程实例中现存的任务会依次触发 process-task-deleted 事件
2. 当前流程实例会触发 process-instance-cancelled 事件

• cn.axzo.workflow.client.feign.bpmn.ProcessTaskApi.approveTask

任务节点通过审批 MQ 触发规则:

1. 当前审批任务会依次触发 process-task-completed 和 process-task-deleted 事件(如果有下一级审批,则会触发第 2.1 点中的事件, 如果当前审核任务最后一级审批,则会触发第 2.2 点中的事件) > 2.1. 下一级审批任务会依次触发 process-task-assigned 和 process-task-created 事件 > 2.2. 流程实例正常结束会触发 process-instance-completed 事件

• cn.axzo.workflow.client.feign.bpmn.ProcessTaskApi.rejectTask

MQ 触发规则:

1. 当前审批任务会触发 process-task-deleted 事件
2. 当前流程实例会触发 process-instance-rejected 事件

8. Flowable 过时的中文文档参考

Flowable BPMN 用户手册 v6.3.0
